產品展示 > GJ系列高剪切分散混合機 |
 |
 |
| GJ系列高剪切分散混合機 |
GJ系列高剪切分散混合機是在吸收當今工業發達國家先進的高速攪拌技術基礎上開發的高效攪拌設備。該系列分GJC、GJM、GJK三種機型。其中GJC型用于常壓場合，GJM型用于工作溫度T≤100，壓力PN≤0.6MPa場合，GJK型帶有快速停車密封裝置，適用于密封潤滑液不得與物料接觸的場合。
GJ系列高剪切分散混合機具有非常獨特的結構設計，高精度的轉子和定子，確保了高速旋轉的轉子將物料從容器底部吸入轉子空腔，并迫使物料通過定子與轉子間的間隙從定子孔排出，承受劇烈的機械及液力的剪切作用。使分散液滴或顆粒充分細化，液相保持長期的穩定。在攪拌生產同樣數量的產品時，GJ系列高剪切分散混合機能耗最小，所需時間也最短，其效率是勻質機或球磨機的10-15倍，廣泛用于分散、乳化、粉碎、懸浮、溶解等攪拌作業，是代替勻質機、高壓勻槳泵、膠體磨、球磨機、砂磨機的理想設備。
GJ系列高剪分散混合機設備設有三種不同類型可以互換的攪拌頭，分別使用于不同的工藝操作要求。其中Ⅰ型攪拌頭適用于低粘度液體混合、乳液制備及小顆粒在液體中的粉碎、溶解過程。Ⅱ型適用于中等固體顆粒迅速粉碎及中等粘度液體混合，攪拌頭上的長孔為表面剪切提供了最大面積和良好的循環。Ⅲ型攪拌頭適用于高粘度混合和大顆粒粉碎。三種攪拌頭選用時可單獨配置，也可隨機一起配置。 |
| 產品參數 |
| 配用功率: |
0.37~55KW |
| 攪拌轉速: |
1500~3000r/min |
| 攪拌容量: |
10~8000L |
|
|
| |
| 底入式攪拌機通常配用A140四葉螺旋式攪拌器、A130三葉推進式攪攔器、A500系列開啟渦輪式攪拌器及A870糖、糊化專用攪拌器。 |
 |
型號標記及示例：
GJC40ⅠS1
GJC:攪拌機型式代號(GJC-無軸封型，GJM-帶機封型，GJK帶快速停車密封型))
40:機型號
Ⅰ:攪拌頭類型(Ⅰ-組合孔，Ⅱ-長孔，Ⅲ-圓孔)
S1: 接觸液體部分材料代號 |

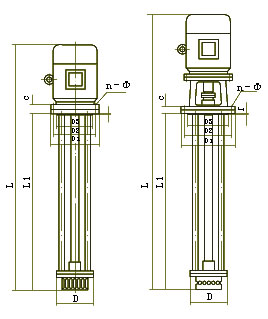

| GJC、GJM、GJK型高剪切分散混合機尺寸圖表 |
機型號
|
功率
(Kw)
|
轉速
(r/min)
|
D |
D1 |
D2 |
D3 |
L1 |
C |
f |
n-Ø |
GJC |
GJM/GJK |
攪拌
容量
(L) |
L |
重量
(kg) |
L |
重量 |
20 |
0.37 |
3000 |
65 |
160 |
130 |
110 |
280 |
20 |
3.5 |
4-Ø10 |
510 |
16 |
670 |
18 |
10 |
25 |
1.10 |
3000 |
155 |
200 |
165 |
130 |
620 |
24 |
3.5 |
4-Ø12 |
890 |
43 |
1090 |
48 |
15-80 |
30 |
4.00 |
3000 |
165 |
250 |
215 |
180 |
840 |
28 |
4 |
4-Ø15 |
1195 |
75 |
1440 |
82 |
50-200 |
40 |
7.50 |
3000 |
195 |
300 |
265 |
230 |
1130 |
28 |
4 |
4-Ø15 |
1540 |
168 |
1840 |
180 |
100-1000 |
45 |
11.00 |
3000 |
230 |
350 |
300 |
250 |
1200 |
32 |
5 |
4-Ø19 |
1711 |
220 |
2060 |
240 |
150-1500 |
50 |
18.50 |
1500 |
270 |
350 |
300 |
250 |
1280 |
36 |
5 |
4-Ø19 |
1920 |
300 |
2280 |
330 |
200-2000 |
55 |
22.00 |
1500 |
295 |
350 |
300 |
250 |
1370 |
36 |
5 |
4-Ø19 |
2050 |
525 |
2430 |
570 |
250-3000 |
60 |
30.00 |
1500 |
330 |
400 |
350 |
300 |
1500 |
36 |
5 |
4-Ø19 |
2200 |
580 |
2600 |
635 |
400-4000 |
65 |
37.00 |
1500 |
356 |
450 |
400 |
350 |
1640 |
40 |
5 |
8-Ø19 |
2340 |
615 |
2740 |
675 |
600-5000 |
70 |
45.00 |
1500 |
375 |
450 |
400 |
350 |
1810 |
40 |
5 |
8-Ø19 |
2630 |
720 |
3080 |
780 |
1200-6500 |
75 |
55.00 |
1500 |
395 |
550 |
500 |
450 |
1995 |
44 |
5 |
8-Ø19 |
2910 |
820 |
3360 |
890 |
1500-8000 |
|
|
|
|
|
